针对具体的应用,从众多的方案中选择一个最好的照明系统是整个图像处理系统稳定工作的关键。但目前没有一个通用的照明系统能够适应各种场合,根据LED光源多形状,多颜色等特点,我们总结出一些选型光源的方法:

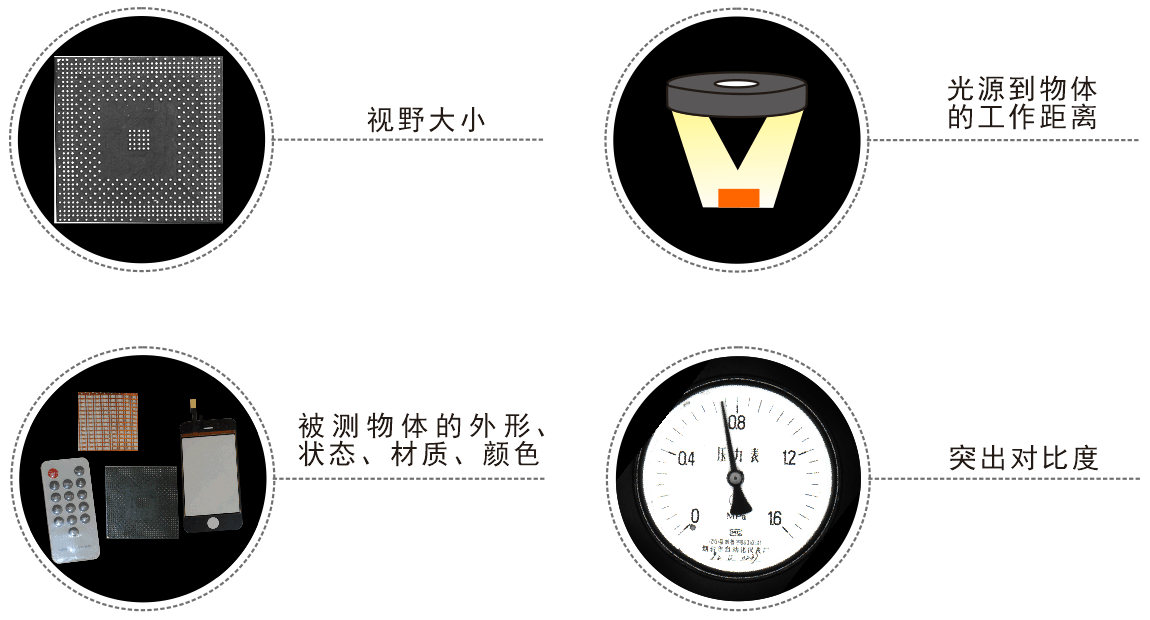

1、了解系统结构及运行的要求,确定相机、光源、被测物的空间结构关系。确定的参数有:视场(FOV),工作距离(WD)。
2、空间结构有: 直射,侧射,背部照射。
直射结构的光源:一部分环形光源,同轴光源,圆顶光源。
侧射结构的光源:一部分环形光源,条形光源,线光源,点光源。
背部照射:方形背光源,条形背光源,回形背光源。
3、对被测物品的观察分析,曲面检测宜用圆顶光源,光滑平面宜用同轴光源,粗糙平面宜用明视场光源。透光性好的物体可以用红 外光源。分清背景(我们不需要检测的)是什么颜色,前景(我们要检测的)是什么颜色。
好的光源能提高图像的对比度——背景与前景很清楚,前景颜色多变化宜用彩色光源或白色光源。
