视觉光源选型案例之光的互补色

浏览次数:418作者:网站编辑发布时间:2020-10-16 来源:本站

[视觉光源]的互补色

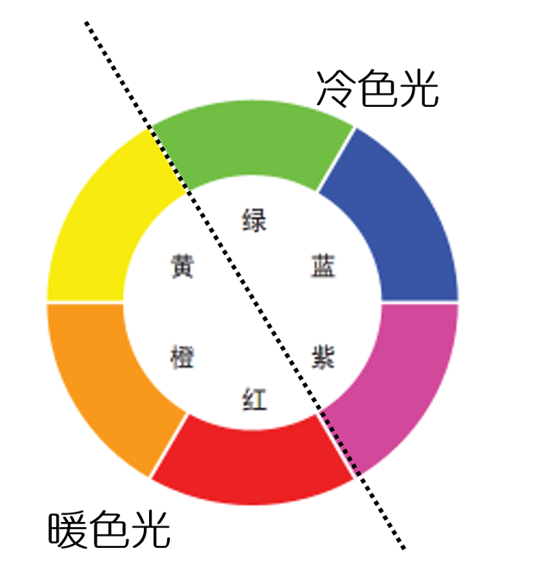

在进行视觉光源的颜色选型之前,我们需要先了解以下案例中选型的依据(原理):光的互补色。光的互补色是色环中正好相对的颜色,可以分为冷色光和暖色光,色环如下图所示。

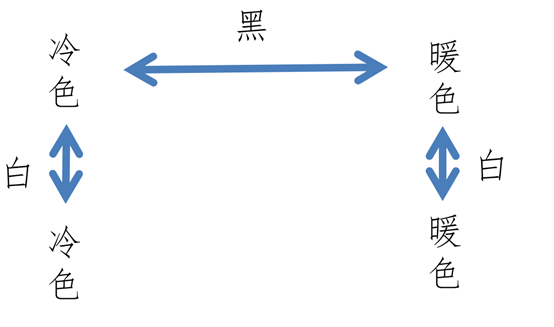

使用互补色的光线照射物体时,在黑白相机内物体呈现的颜色将接近黑色。我们根据色环,用相反的颜色的光照射,可以达到很特别别的对比度。如,用冷色光照射暖色光的物体,颜色会变暗;用冷色光照射冷色光的物体,颜色则会变亮,使用彩色照相机时,通常选择白色光源。具体关系见下图。


案例1

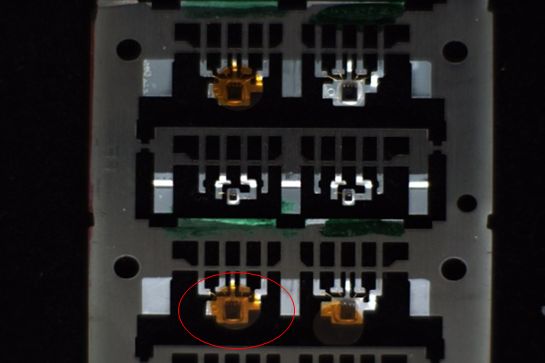

在一个金属框架上贴有黄色反光小塑胶膜如下图,检测黄色小胶膜的轮廓。



我们需要把这个黄色的塑胶膜和背景区分开来,先来看一下不同颜色的光照射在上面环境中后,在相机中呈现的样子。

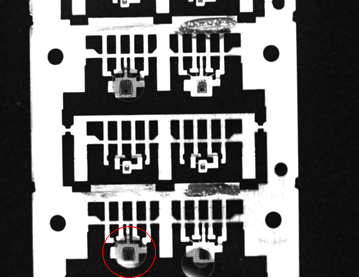

下图使用红色光源,在色环中红色是暖色光,而黄色小薄膜呈现(特征)的颜色也是暖色,所以暖色光照在呈现暖色的物品上时会泛白,而固定小薄膜的物品颜色本身就是比较淡的颜色,所以背景和特征对比度不高,根据这种照片视觉系统也就不好甚至不能识别黄色小薄膜。

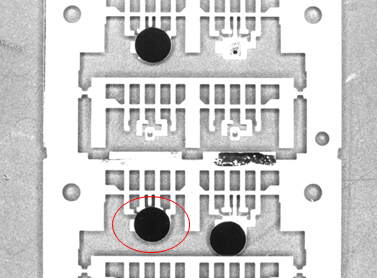

下图使用的是蓝色光源。蓝色在色环中是属于冷色光,而黄色的透明小薄膜反射色的黄色光属于暖色光,冷暖色互补,使得小贴膜呈现为非常明显的黑色。



案例2

我们再来看一个和光源颜色选型有关的案例。

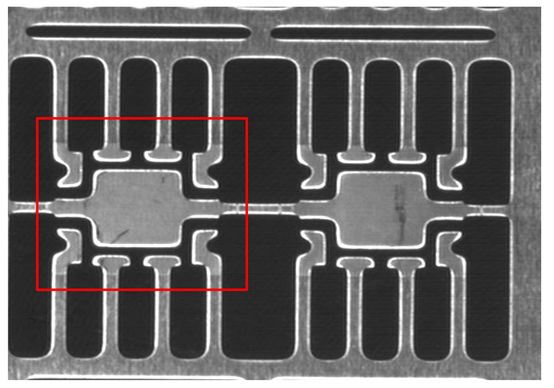

如下图所示,银色框架上有铜涂层,使用蓝色光源,铜的黄红色和蓝光互补发黑,而银色框架本身也比较暗,这就显得铜涂层与银的对比度不明显。

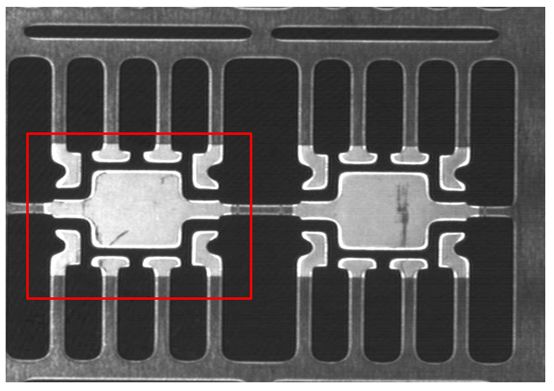

如果使用红色光源,铜的黄红色和红光同为暖色发亮,可清晰分辨出框架的银色和铜色涂层,具体效果如下图所示。


总结

在进行视觉光源的选型时,巧妙地选择光源颜色,运用互补色的手法,可使具有一定颜色的产品获得更为优质的图像效果。
