LED机器视觉光源的性能

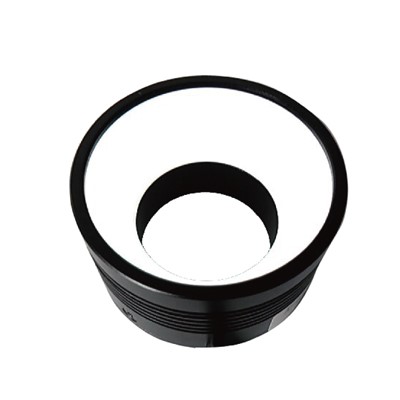

LED 光源的照明方式由光源构成的照明系统按其照射方法可分为：背向照明、前向照明、结构光和频闪光照明等。其中，背向照明是被测物放在光源和相机之间，它的优点是能获得高对比度的图像，LED 面光源和平行光源是这样使用的，常用来突出产品的轮廓，比如工件的尺寸测量就是使用这种方法。前向照明是光源和相机位于被测物的同侧，这种方式便于安装，比如条形光源，同轴光源， 环形光源，圆顶光源，线光源等都是使用这样的用法，这是最常用的照明方式。结构光照明是将光栅或线光源等投射到被测物上，根据它们产生的畸变，解调出被测物的三维信息，这种方式比较少见。频闪光照明是将高频率的光脉冲照射到物体上，要求相机的扫描速度与光源的频闪速度同步，目前频闪照明方式一般都用光源的控制器控制光源达到频闪的功能，频闪的工作方式可以大大提高光源的亮度和寿命，几乎所有的 LED 光源都可以使用频闪照明方式。不论是何种的照明方式，目的就只有一个：提高光源的寿命并为图像采集机构提供稳定的高对比度的图像。

                LED 光源的性能 在实际运用中， 如何评价一个光源的好坏呢？一般来说，一个合适的光源要从对比度、亮 度、均匀性、稳定性、寿命等方面来考虑：

①.对比度 对比度对机器视觉来说非常重要，对比度只就打光效果而言，这很大程度取决于光源和被检 测产品部位的波长。机器视觉光源最重要的任务就是使需要被观察的特征与需要被忽略的图 像特征之间产生最大的对比度，从而易于软件的判断和区分。

 ②.亮度 当选择两种光源的时候，最佳的选择是选择更亮的那个。光源的亮度不够，必然要加大光圈， 从而减小了景深 。亮度不够时，环境光对系统的影响就会很大，一个良好的光源的亮度必 须远远大于环境光（比如灯光，阳光等），这样就保证环境光变化时对系统的影响不大，能 保证系统的稳定性。

③.均匀性 均匀性是光源一个很中要的技术参数。均匀性好的光源使系统工作稳定 。均匀性良好的光 源，能保证工件的检测部分的图像灰度级别基本一致，这样更加有利于软件分析，降低误判 的风险。
